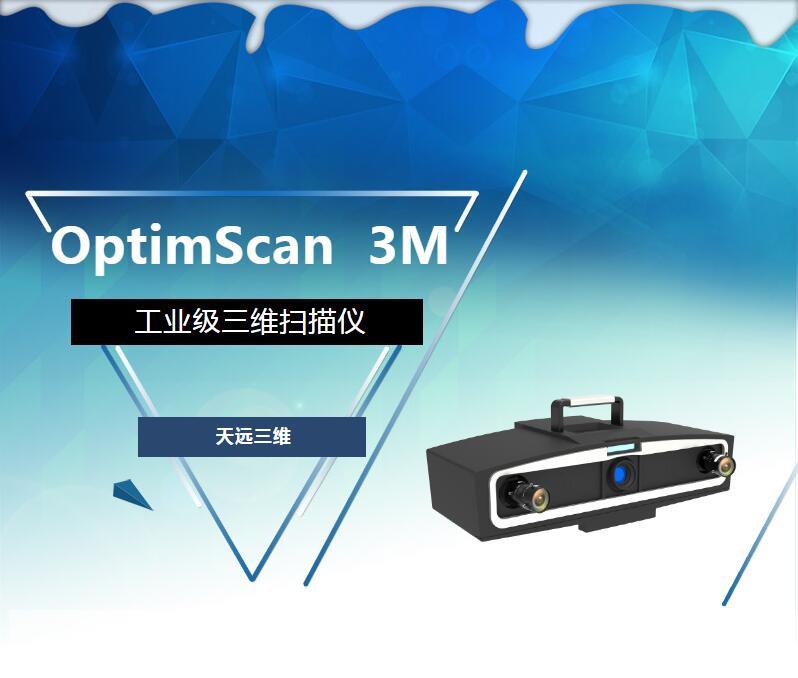

OptimScan 3M

OptimScan 3M工业级三维扫描仪，采用先进的蓝光光栅扫描技术，配合300万像素进口工业相机，可满足各种超高精度工业三维测量的需求，为用户提供快捷、有效、可靠的方法来采集物体的三维数据。

隐藏域元素占位

  • 产品描述
  • 产品参数
  • 产品视频

  • 功能特性



    ● 300万像素高分辨率工业相机；
    ● 高分辨率蓝光光栅机；
    ● 最高精度到达7µm；
    ● 支持多达1亿顶点数据量；
    ● 超高速扫描，单幅扫描时间小于1.5秒；
    ● 全新碳纤维结构设计；
    ● 全新Ribbon软件界面；
    ● 实时显示网格化模型；
    ● 系统自带对齐及检测模块；
    ● 可支持高速无线蓝牙光笔；



    三维检测 案例

    OptimScan 3M工业级三维扫描仪，超高精度，极速扫描。

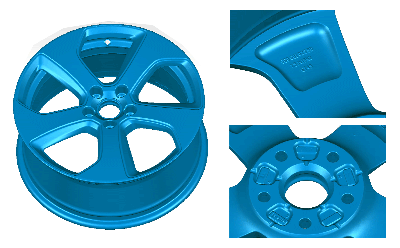

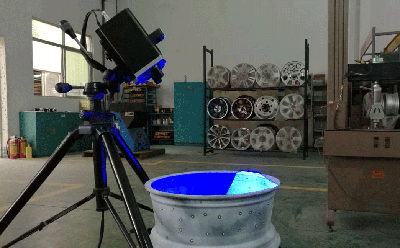

    扫描汽车轮毂                                                                                    三维扫描数据







    扫描完成后将扫描数据导入到专业检测软件，可快速生成检测报告。

    三维检测数据

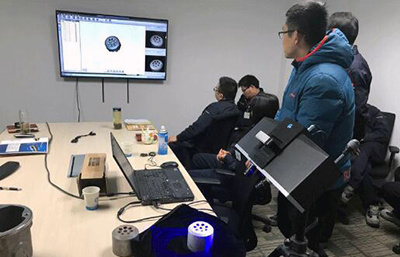

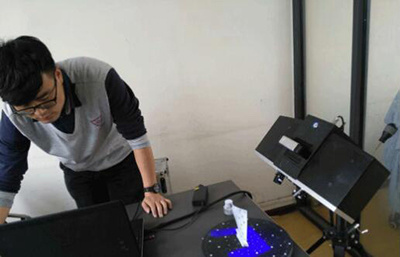

    应用场景
    可满足各种超高精度工业三维测量需求。













  •

    OptimScan 3M-400

    OptimScan 3M-200

    OptimScan 3M-100

    OptimScan 3M-D

    产品型号

    单面测量范围

    200x150mm²

    可定制

    测量精度







    技术参数

    2 x 3,000,000像素

    光源

    OptimScan 3M 工业级三维扫描仪







    OptimScan 3M





    0.007mm

    0.096mm

    0.048mm

    传感器

    扫描速度

    平均点距

    100x75mm²



    精度控制方式

    内置GREC全局误差控制模块；支持三维摄影测量系统（照相定位）

    数据输出格式

    电脑配置要求

    蓝光（LED）

    0.192mm

    小于1.5秒

    导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与

    CATIA、Geomagic Studio、Imageware等主流三维软件进行数据交互

    扫描方式

    操作系统：Win10及以上（专业版），64位
     CPU：Intel Core i7-11700 或以上
    显卡：NVIDIA RTX 3060 或以上
    内存：32GB 或以上

    显存：6GB 或以上

    非接触式面扫描

    拼接方式

    系统整合“一键式”全自动标志点拼接模块

    0.025mm

    0.015mm




    400x300mm²
