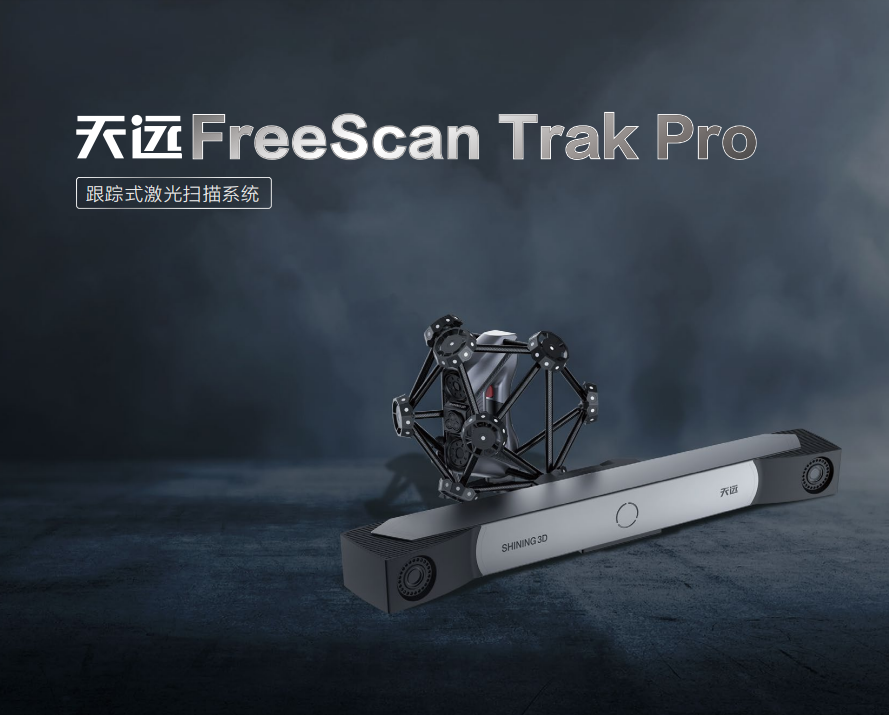

FreeScan Trak Pro

天远FreeScan Trak Pro跟踪式激光扫描系统 天远FreeScan Trak Pro 跟踪式激光扫描系统,由先临三维自主研发,使用特色技术可通过光学跟踪仪实时跟踪定位扫描头的空间位置,来获取大中型样件完整准确的三维数据。扫描时无需贴点,节省大量时间,其适用于航空航天、汽车工业、轨道交通、能源领域等制造业的中大型三维扫描静态/动态场景。

隐藏域元素占位

  • 产品描述
  • 产品参数
  • 产品视频
  • 功能特性

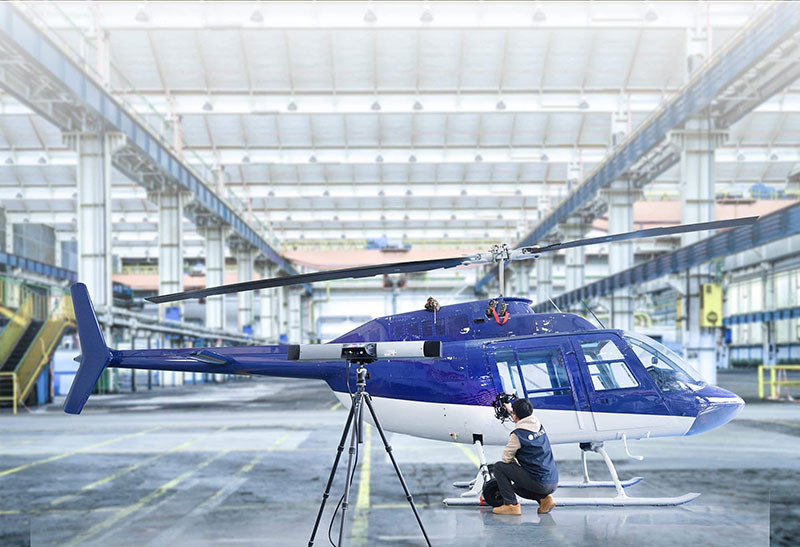

    1.动态追踪,无需贴点

    系统可实时跟踪定位扫描头,不  受相对位置移动/震动影响。

    2.高精度,且高精密度

    测量精度最高可达0.023mm,且重复性精度稳定,结果可靠。

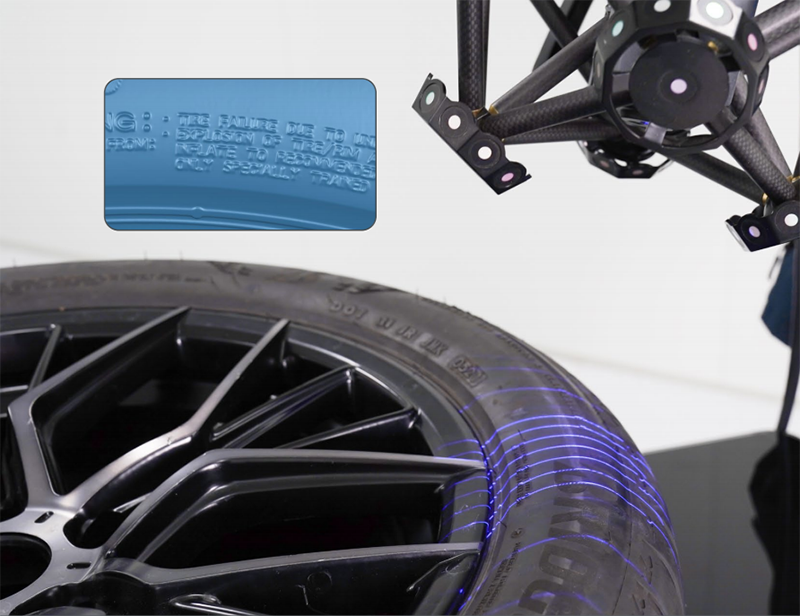

    3.精细扫描,还原细节

    7条平行蓝色激光线精细扫描,获取工件细节的完整三维数据。

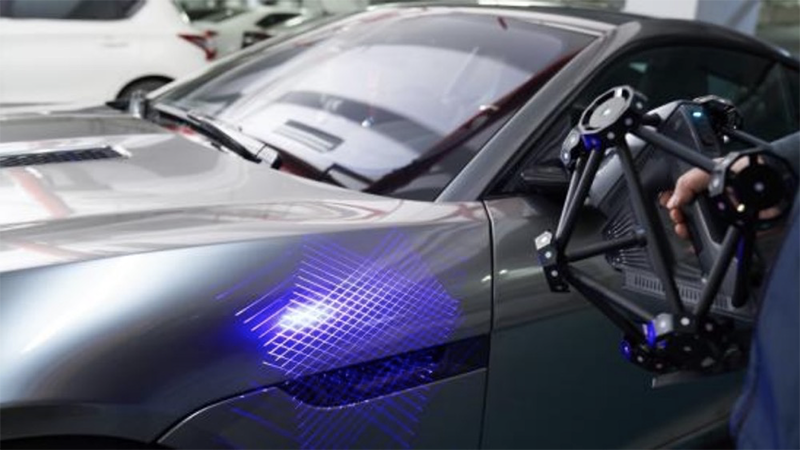

    4.快速扫描,高效高质

    34条交叉蓝色激光线快速扫描,高效获取中大型工件的三维数据。

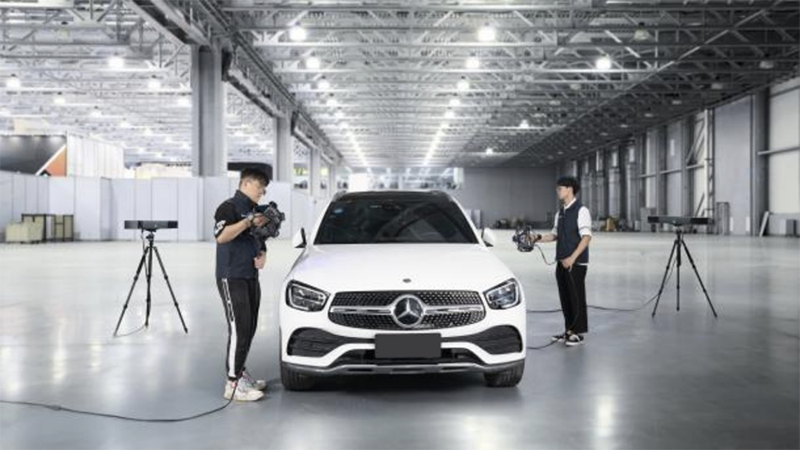

    5.测量范围广泛可扩展

    测量范围广泛,覆盖0.2m以上工件,支持转站/联动方式拓展测量范围。

    6.混合模式,灵活高效

    支持光学追踪/标志点拼接双模式,不同场景灵活切换,灵活获取数据。

    7.便携测头,灵活高效

    采用炭纤维材质,轻巧高强度,配合人体工学设计,灵活舒适。

    8.适应性强,不惧黑亮

    蓝色激光,无惧黑、亮表面材质,无需喷粉快速扫描,适用众多场景。

    功能特性

    1.动态追踪,无需贴点

    系统可实时跟踪定位扫描头,不  受相对位置移动/震动影响。

    2.高精度,且高精密度

    测量精度最高可达0.023mm,且重复性精度稳定,结果可靠。

    3.精细扫描,还原细节

    7条平行蓝色激光线精细扫描,获取工件细节的完整三维数据。

    4.快速扫描,高效高质

    34条交叉蓝色激光线快速扫描,高效获取中大型工件的三维数据。

    5.测量范围广泛可扩展

    测量范围广泛,覆盖0.2m以上工件,支持转站/联动方式拓展测量范围。

    6.混合模式,灵活高效

    支持光学追踪/标志点拼接双模式,不同场景灵活切换,灵活获取数据。

    7.便携测头,灵活高效

    采用炭纤维材质,轻巧高强度,配合人体工学设计,灵活舒适。

    8.适应性强,不惧黑亮

    蓝色激光,无惧黑、亮表面材质,无需喷粉快速扫描,适用众多场景。

  •

    技术参数

    光源类型



    天远无线跟踪式激光扫描系统FreeScan Trak Pro

    设备重量

    FreeTrak跟踪仪



    7.2 kg

    红外LED光源




    TE17扫描仪



    1079 mm x 237 mm x 110mm

    设备尺寸

    34条交叉蓝色激光线,7条平行蓝色激光线



    分辨率






    体积精度(基于工作范围)

    操作湿度范围(非冷凝)

    测量精度

    0.02 mm

    0.1 ~ 10 m

    -10°C - 40°C

    9.1 m3:0.062 mm;16.6 m3:0.072 mm

    10% - 90%



    最高0.023 mm

    样件尺寸范围(推荐值)




    操作温度范围

    1370000次/秒

    测量速率

    产品型号

    1.47kg

    281mm x283mm x290mm

    Windows 10, 64位







    扫描景深

    扫描幅面

    网络标准

    输出格式

    400 mm

    600 mm x 500 mm

    EEE802.11 n/ac、IEEE802.3ab

    .stl、.asc

    扫描基准工作距

    300 mm

    激光等级

    Class ll
