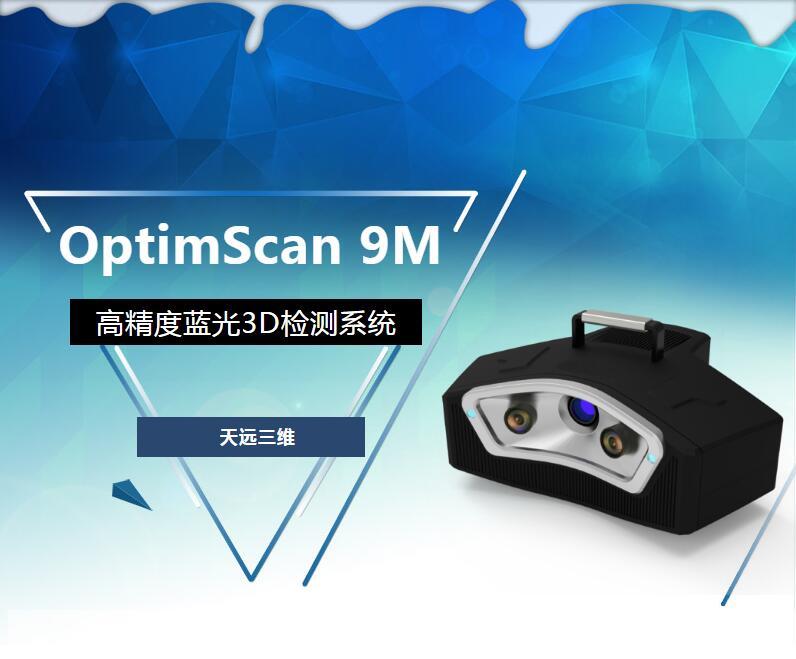

OptimScan 9M

OptimScan 9M是搭载900万像素相机的蓝光三维检测系统，可获取物体表面高精细度特征。设备采用窄带蓝光光源，抗干扰性强。高性能的硬件模块以及功能强大的三维重建算法，实现了计量级别的检测需求。

隐藏域元素占位

  • 产品描述
  • 产品参数
  • 产品视频

  • 功能特性



    ● 全新外观
    全新外观和内部结构设计，保证了内部光学电子部件的稳定性。镜头已依据国际标准IEC 60068-2-6进行了振动测试。

    ● 蓝光技术
    采用窄带蓝光光源，在图像采集过程中，可有效过滤周围环境光干扰，获得高品质扫描数据。

    ● 高精度
    采用高性能的硬件模块以及功能强大的三维重建算法，实现了计量级检测需求。

    ● 高分辨率

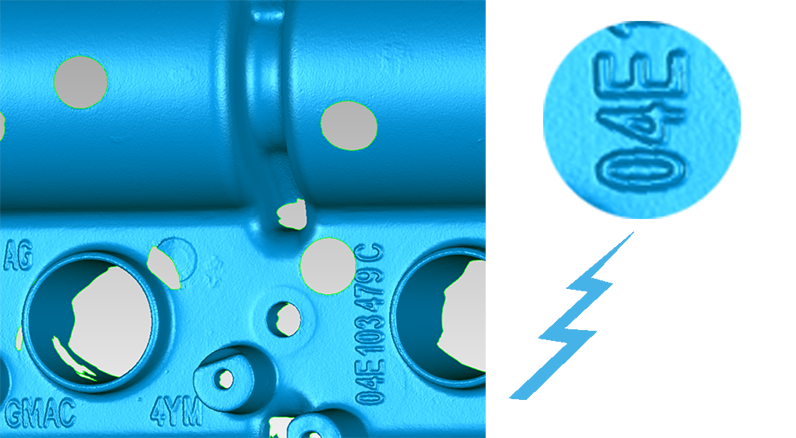

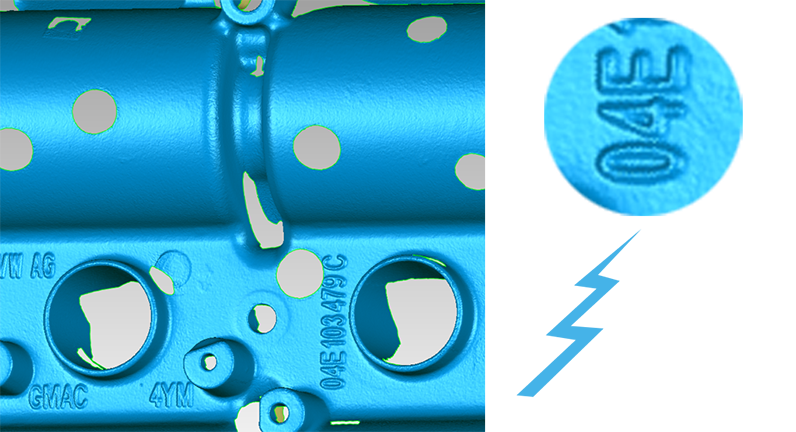

    系统搭载900万像素高分辨率相机，可获取高精细特征。

    ● 多范围快速切换
    采用可更换镜头的蓝光高速高精密数字型投影模块，配置两组用于精细测量的高分辨率工业镜头，通过快速方便的切换，满足不同范围的测量需求。


    数据对比





    OptimScan 5M





    OptimScan 9M

  •



    OptimScan 9M SD 标准型

    产品型号

    单面测量范围

    测量精度

    平均点距

    传感器

    2 × 890 万像素

    基准工作距

    500 mm 、310 mm

    测头重量








    OptimScan 9M高精度蓝光3D检测系统



    7 kg

    扫描速度

    <3S

    扫描方式

    非接触拍照式

    光源类型

    蓝光LED



    OptimScan 9M HD 高清型

    400×220mm²



    技术参数

    数据输出格式

    导出结果为.asc，.stl等格式，数据输出接口广泛，测量结果可与NX, Solid Edge,CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks, Einsense Q等主流三维软件进行数据交互



    10% RH ~ 90% RH

    工作湿度

    0°C ~ 40°C

    工作温度





     200×110mm²

    200×110 mm²

    100×55 mm²

    0.005 mm

    0.015 mm

    0.01 mm

    0.01 mm

    0.024 mm

    0.1 mm

    0.05 mm

    0.05 mm



    电脑配置要求

    操作系统：Win10及以上（专业版），64位； CPU：Intel Core™ i7-11700 或以上； 显卡：NVIDIA RTX 3060 或以上； 内存：32GB 或以上； 显存：6GB 或以上



    485 mm x 350 mm x 210 mm

    外形尺寸
