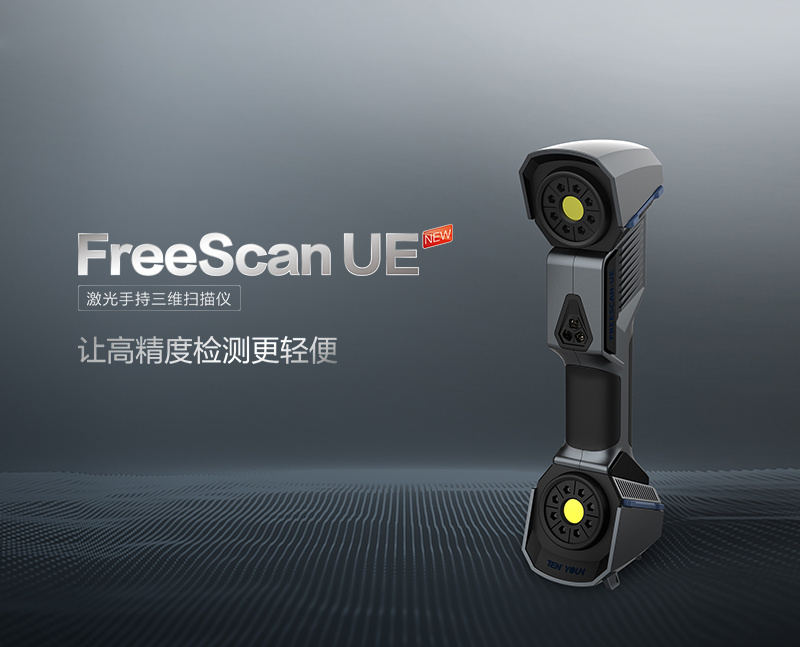

FreeScan UE

FreeScan UE作为FreeScan系列的蓝色激光手持三维扫描仪,继承“高精度”“稳定的重复精度”的标志性特点,同时着力于人体工学与轻量化的设备设计,握持设备操作更轻松,为汽车工业、交通运输、航空航天、模具检测、能源制造及机械制造等行业提供计量级的高精度检测方案。

隐藏域元素占位

  • 产品描述
  • 产品参数
  • 产品视频
  • 功能特性

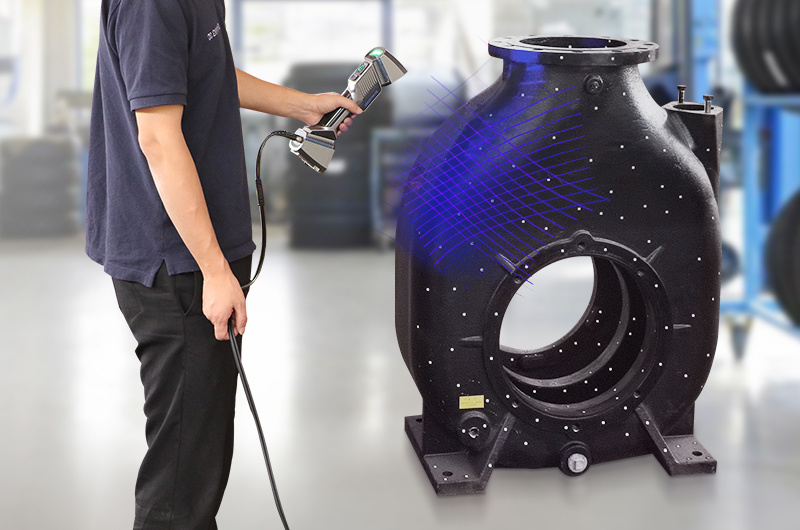

    计量级高精度

    精度可达0.02mm,体积精度0.02mm+0.04mm/m;

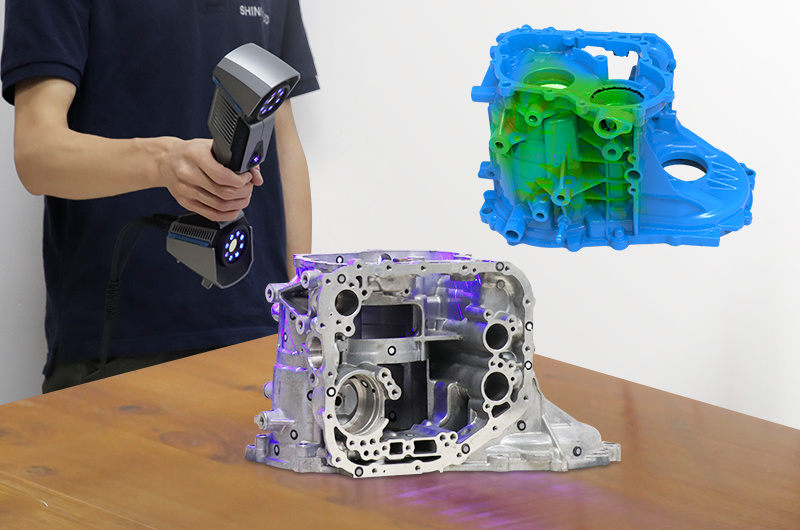

    重复精度稳定

    同一工件多次测量,结果一致性好。

    稳定可靠,经得起考验;

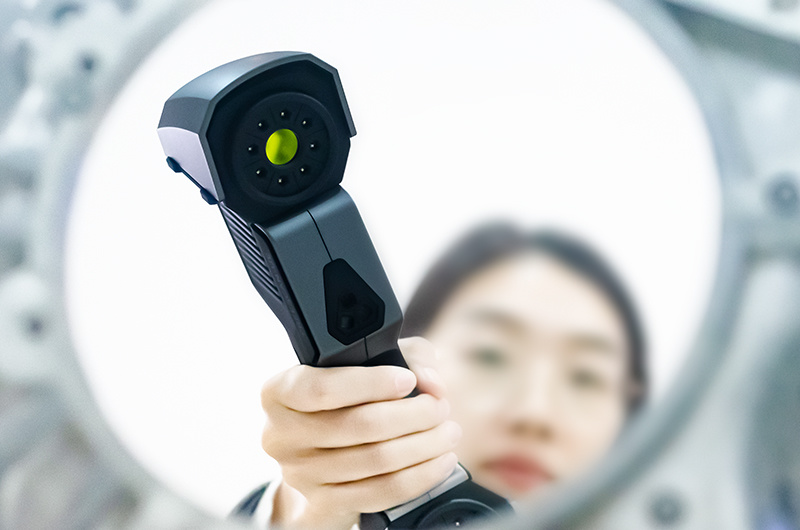

    便携轻巧

    设备仅重750g,握持设备扫描更轻松,有效避免长时间工作疲劳;

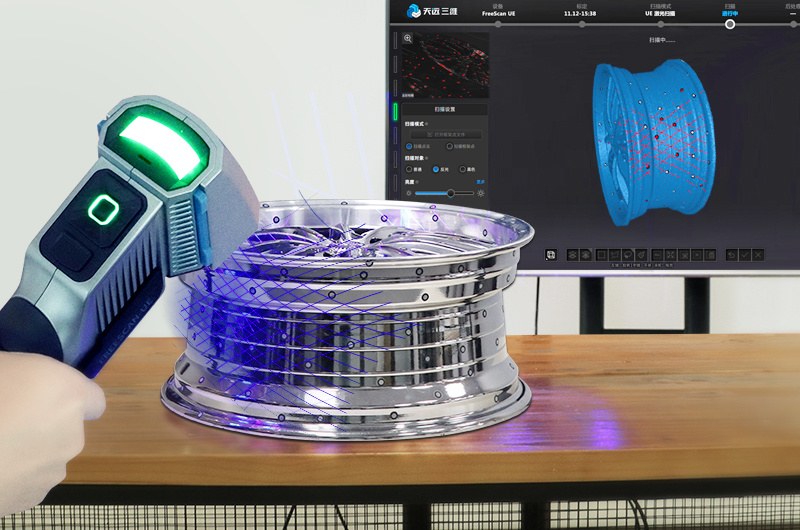

    材质适应广泛

    无惧黑色、反光表面材质,包容更广泛扫描应用;

    顺畅高效

    扫描幅面可达510*520mm,更大视野带来更流畅高效的扫描体验;

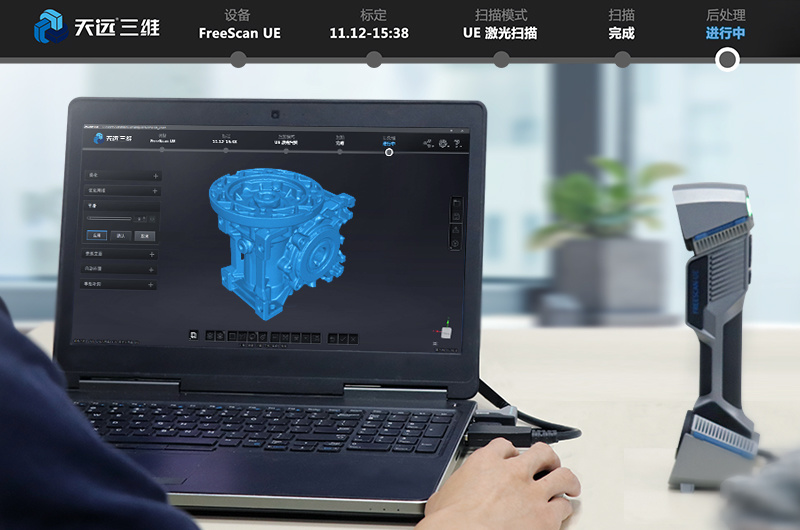

    简单易用

    友好的软件界面,全流程扫描指导,简洁的软件设置,让新手快速掌握;

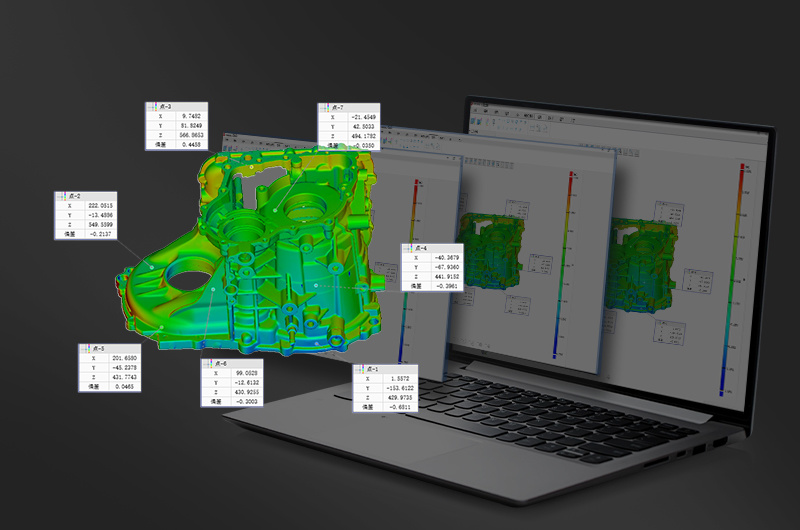

    无缝对接检测软件

    支持数据一键导入到Control X和verisurf inspect

    提高检测效率;

    功能特性

    计量级高精度

    精度可达0.02mm,体积精度0.02mm+0.04mm/m;

    重复精度稳定

    同一工件多次测量,结果一致性好。稳定可靠,经得起考验;

    便携轻巧

    设备仅重750g,握持设备扫描更轻松,有效避免长时间工作疲劳;

    材质适应广泛

    无惧黑色、反光表面材质,包容更广泛扫描应用;

    顺畅高效

    扫描幅面可达510*520mm,更大视野带来更流畅高效的扫描体验;

    简单易用

    友好的软件界面,全流程扫描指导,简洁的软件设置,让新手快速掌握;

    无缝对接检测软件

    支持数据一键导入到Control X和verisurf inspect提高检测效率;

  •

    技术参数

    光源形式



    FreeScan  UE激光手持三维扫描仪

    最大扫描范围

    UE7





    510mm*520mm

    14线+1线蓝色激光




    UE11





    0.05mm-3mm

    空间点距

    22线+1线蓝色激光



    体积精度*






    扫描精度

    最大扫描景深

    扫描方式

    0.02+0.04mm/m

    650,000点/秒

    500mm

    最高 0.02mm

    300mm-700mm



    多线扫描、单线扫描

    1,020,000点/秒

    扫描速度




    基准工作距

    0.02mm+0.025 mm/m

    体积精度(结合DigiMetric)*

    系统:Win10,64位;显卡:NVIDIA系列,GTX1080及以上;

    显存:≥4G;处理器:I7-8700;内存:≥32GB

    EINSENSE Q 3D数字化检测软件

    Windows 10, 64位











    设备大小

    设备重量

    供电

    工作温度

    工作湿度

    认证

    检测模块

    推荐电脑配置

    注:*体积精度是指3D数据精度与物体尺寸之间的关系,每100cm精度降低0.04mm。上述指标描述通过标志点拼接测量球心距得出。

    298mmx90mmx74.5mm

    670g

    12V,5.0A

    0-40℃

    10-90%

    CE,FCC,ROHS,WEEE,KC

    传输方式

    USB 3.0

    光源类别

    Class (人眼安全)



    数据兼容软件

    3D System(Geomagic Solutions)、InnovMetric Software(PolyWorks)、Dassault Systemes(CATIA V5和SolidWorks)、PTC(Pro/ENGINEER)、Siemens(NX和Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)等
