产品名称

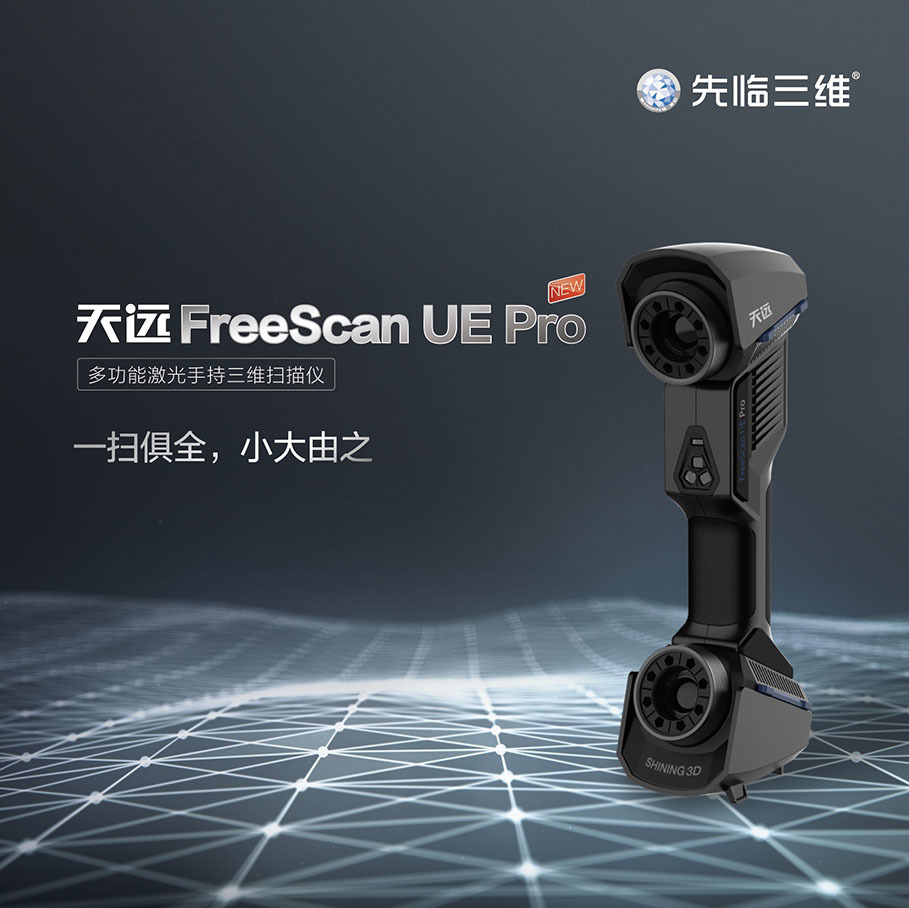

FreeScan UE Pro

FreeScan UE Pro保持FreeScan UE高精度、稳定的重复精度以及轻量化设计的同时,提升精细扫描以及大型工件扫描全局精度控制的能力,采用26+5+1条蓝色激光线组合并集成摄影测量模块,兼顾速度、精度和细节,将为用户提供可适用不同尺寸扫描场景的技术方案,进行计量级精度检测、逆向设计、增材制造及其他应用。
数量
-
+
没有此类产品
产品描述
产品参数
产品视频

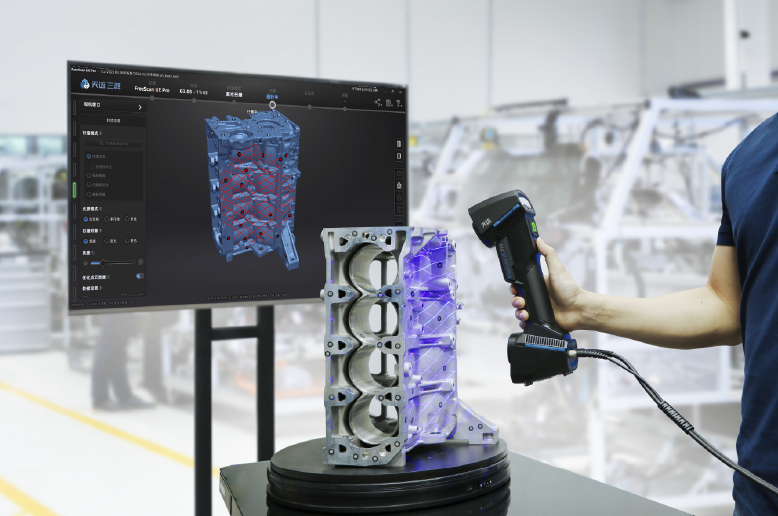

三种扫描模式



26条交叉激光线快速扫描全局,

5条平行激光线精细扫描细节,

1条单线激光线获取深孔数据。

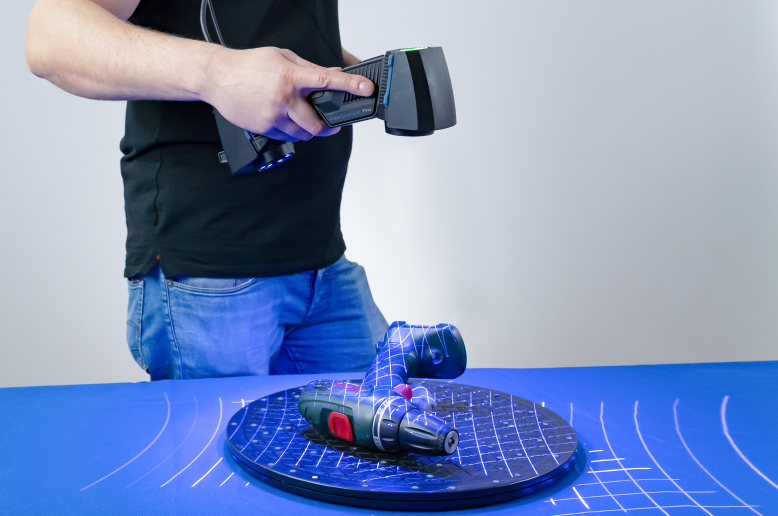

适用广泛材质



无惧黑色、高反光表面材质,

减少喷粉处理,扫描更高效。

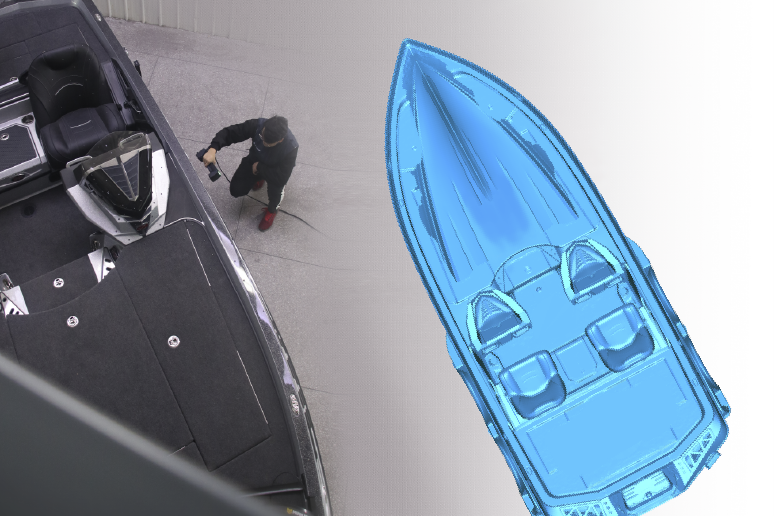

全局精度控制



集成摄影测量功能无需布置编码点,

快速锁定大场景目标框架空间位置。

功能特性



稳定计量精度



高达0.02mm,精细模式下0.01mm,且重复精度稳定,达到计量级水平。





轻巧便携易用



延续轻量化(840g)及人体工学设计,

引导式软件界面操作更便捷。




软件在线更新以及数据支持



3D扫描仪控制软件支持在线更新,快速获取新版本,体验优质性能。

且在扫描完成后,可一键导入到主流的三维检测软件和三维设计软件,贯通后续环节。

无缝对接检测软件



支持数据一键导入到Control X、

verisurf inspect和einsense Q检测软件,

提高检测效率;

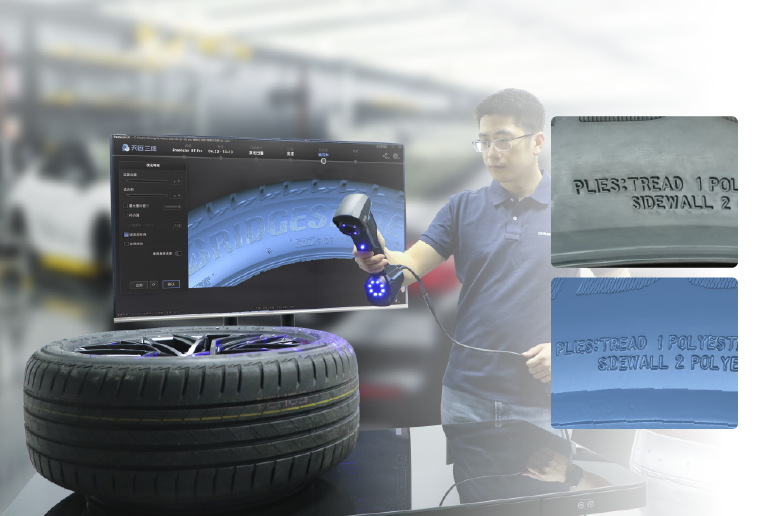

细节完整丰富



高分辨率相机和5组平行激光线,

可扫描细微特征,准确还原细节

未找到相应参数组,请于后台属性模板中添加

基准工作距







技术参数

扫描精度

空间点距

最大扫描面幅

光源类别



光源形式

FreeScan UE Pro激光手持三维扫描仪

传输方式

摄影测量

300 mm

2,100,000点/秒

510 mm

高速扫描、深孔扫描



最高 0.02 mm



600 mm×550 mm

内置摄影测量(选配)



0.01mm-3mm

Class Ⅱ(人眼安全)



USB 3.0



精细扫描

26线交叉蓝色激光、单线蓝色激光

最高扫描速度



0.02 + 0.03 mm/m(标准模式);0.02 + 0.015 mm/m(结合摄影测量)

体积精度





扫描景深

扫描模式

5线平行蓝色激光

最高 0.01 mm

200 mm

系统:Win10,64位;显卡:NVIDIA系列,GTX1080及以上;

显存:≥4 G;处理器:I7-8700及以上;内存:≥32 GB

Windows 10, 64位










设备大小

设备重量

供电

工作温度

工作湿度

认证资质

电脑优选配置

注:*体积精度是指每1米的精度不确定性累积误差。

上述指标描述通过标志点拼接测量球心距得出。

298 mm x 103.5 mm x 74.5 mm

840 g

12V,5.0A

-20 ~ 40℃

10 ~ 90%

CE,FCC,ROHS,WEEE,KC
